Capitolo 3.4
Blocco delle protezioni
In questo capitolo spiegheremo perché la presenza di un blocco di protezione appropriato sulle porte di protezione delle macchine è essenziale per ottenere una sicurezza ottimale e garantire l'incolumità dei lavoratori. Se il macchinario ha bisogno di tempo per fermarsi dopo l'apertura di un riparo, utilizzare serrature elettromeccaniche per impedire l'apertura fino a quando il movimento non si è fermato.
Funzioni di interblocco per porte
L'accesso alla zona pericolosa è obbligatorio?
In questo caso sì, perché i pallet devono essere trasportati dentro e fuori.
Dopo un comando di arresto, il sistema si fermerà immediatamente?
Sì. Il sistema si arresta immediatamente. In questo caso è consentito agli operatori di aprire la porta durante il funzionamento. Prevedere un interruttore senza blocco di protezione, ad esempio un interruttore di sicurezza senza contatto.
Dopo un comando di arresto, il sistema si fermerà immediatamente?
No. Ci vuole ancora un po' di tempo per fermarsi. In questo caso non deve essere possibile aprire la porta durante il funzionamento ed è quindi necessario prevedere un interruttore con blocco di sicurezza.
Una persona potrebbe rimanere all'interno della zona pericolosa e venire trascurata dagli operatori all'esterno?
In questo caso sì. Deve essere utilizzato un interruttore di blocco della protezione con sblocco di fuga. Ciò consentirà a una persona di lasciare la zona pericolosa in qualsiasi momento.
Determinare il livello di prestazione (PL) necessario per la funzione di sicurezza.
Il livello di prestazione richiesto dipende dal livello di rischio. Pertanto, questo viene deciso durante la valutazione del rischio.

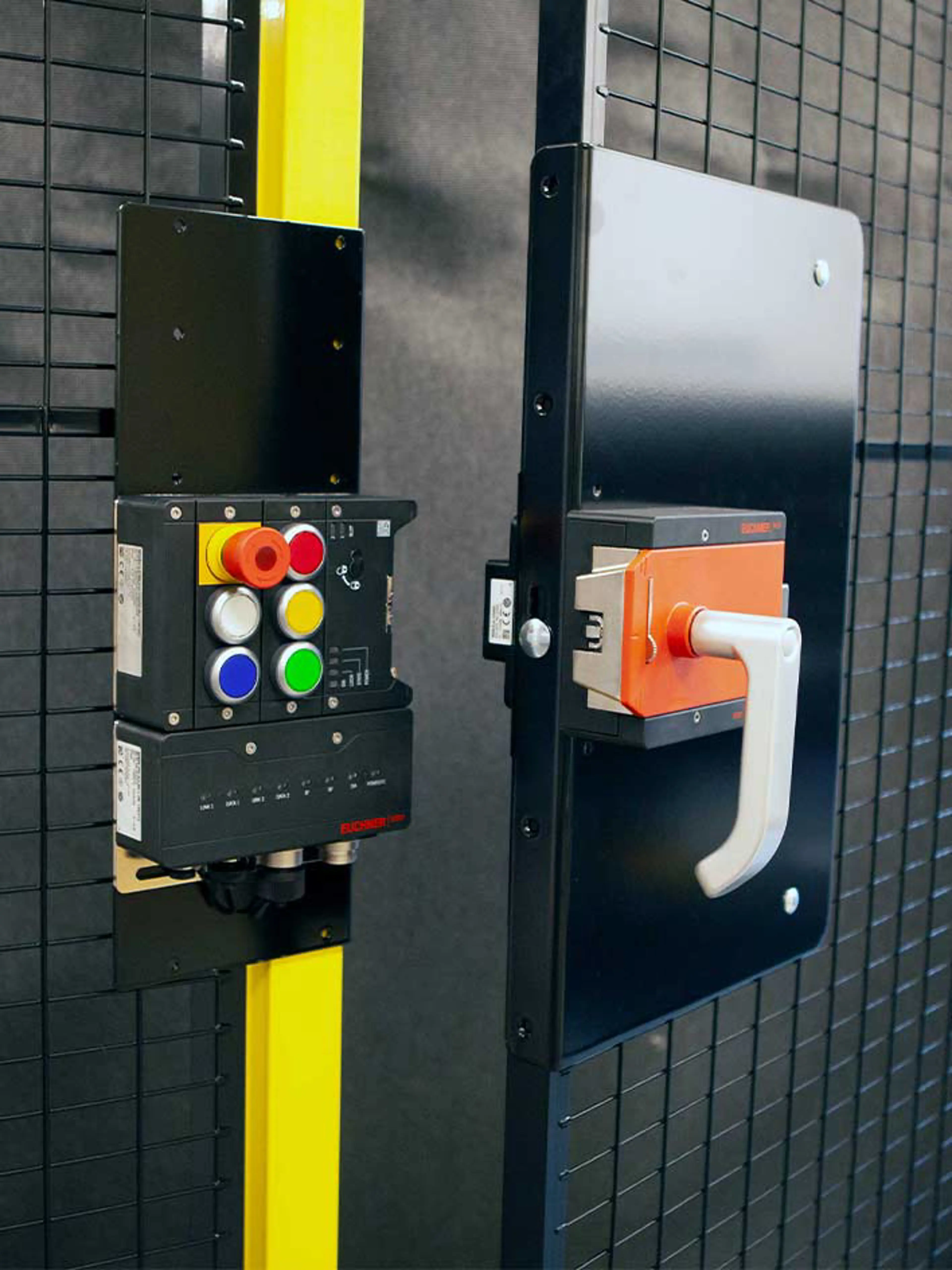

Blocco di protezione
Nessuna apertura durante il funzionamento. A volte i macchinari hanno bisogno di un po' di tempo per fermarsi quando una protezione viene aperta, ed il personale potrebbe comunque raggiungere le parti in movimento, il che è pericoloso.
In questi casi la protezione mobile è dotata di un blocco elettrico che impedisce l'apertura finché il movimento continua; questo meccanismo viene chiamato "blocco di protezione".
Se un operatore desidera entrare nella zona pericolosa attraverso una porta bloccata, dovrà "comunicare" al sistema di controllo. Ciò avviene premendo un pulsante o toccando un pulsante su un touch screen; la macchina si fermerà o assumerà una condizione di sicurezza, successivamente il sistema di controllo sbloccherà la porta.
In caso di interruzione di corrente, le porte con blocco di protezione normalmente rimangono bloccate, ma ciò solleva il rischio di bloccare una persona all'interno di una macchinario.
Il blocco di protezione ha senso anche quando l'apertura delle porte durante il funzionamento causerebbe guasti. In tal caso, tuttavia, non è considerata una funzione di sicurezza, perché non è installata per garantire la sicurezza. In questi casi vengono spesso utilizzati blocchi di sicurezza magnetici, che consentono l'apertura in caso di interruzione di corrente.

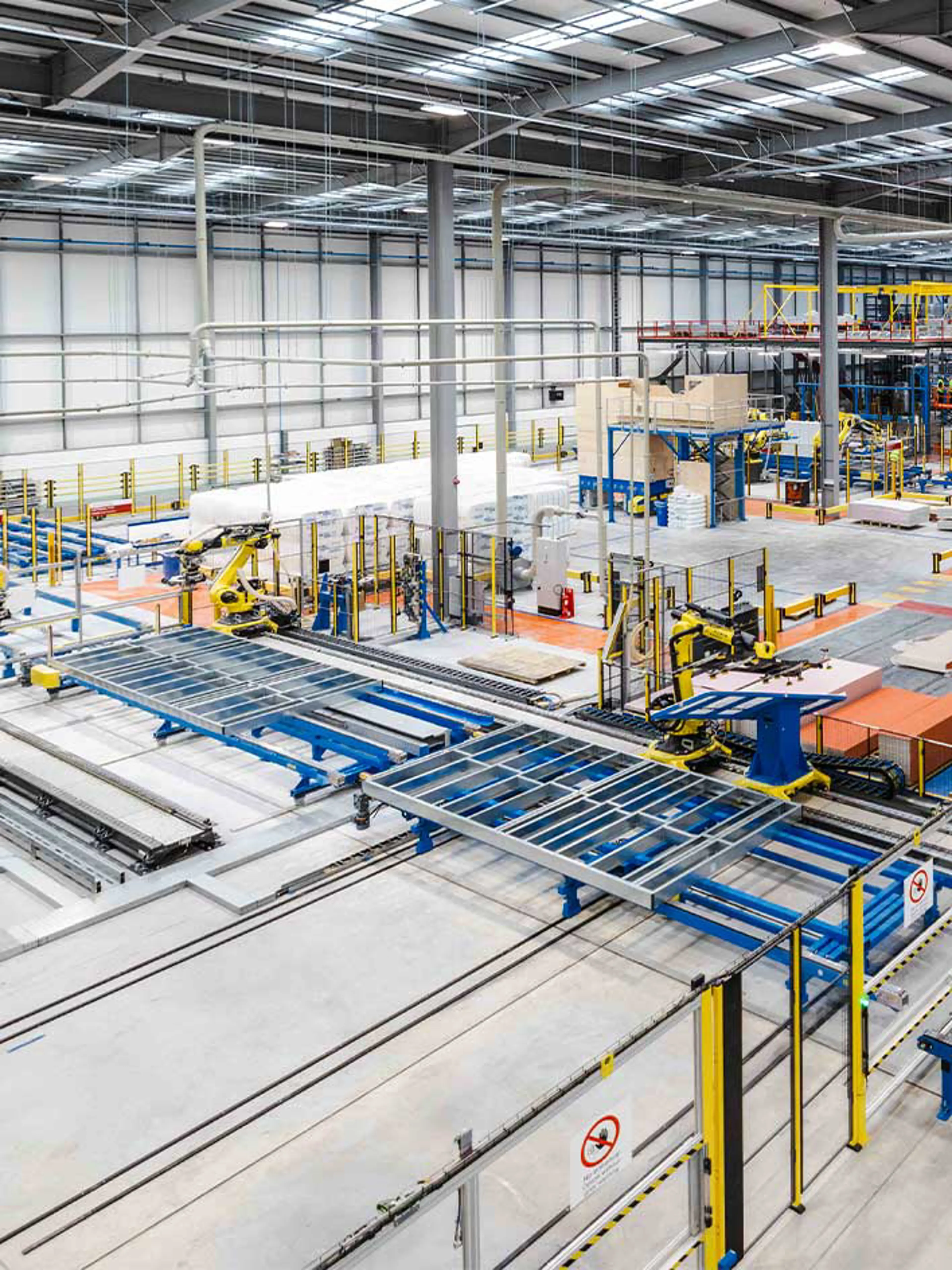

Come affrontare i rischi di intrappolamento
Quando le porte e i cancelli della recinzione di protezione intorno a un sistema di macchine sono bloccati durante il funzionamento, si crea un rischio secondario che viene facilmente trascurato.
Questo può rappresentare un rischio significativo per la persona che si occupa di un problema di manutenzione o di guasto all'interno della macchina, che può facilmente rimanere bloccata all'interno. Questo è già abbastanza grave, ma immaginate che un collega all'esterno non se ne accorga e riavvii la macchina. Questo potrebbe portare a una situazione molto pericolosa. In questo caso, è necessario un blocco di sblocco per consentire alla persona all'interno della porta di fuggire e impedire alla macchina di continuare a funzionare.
Lo sblocco di emergenza si attiva premendo un pulsante o una maniglia sul lato interno della porta. La porta si apre e la macchina si arresta immediatamente. Naturalmente, non deve essere possibile utilizzare lo sblocco dall'esterno dell'area protetta, per evitare abusi. Dall'esterno, il blocco della porta può essere sbloccato resettando il circuito di sicurezza o tramite uno sblocco di emergenza, standard nella maggior parte degli interruttori di blocco del riparo.
Lo sblocco di emergenza si ottiene utilizzando un attrezzo speciale per aprire forzatamente l'interruttore di blocco del riparo. Naturalmente, questa operazione comporta anche l'arresto immediato della macchina.
Quando devono essere installati i blocchi di sicurezza?
I blocchi di sicurezza devono essere installati quando sono presenti diverse o tutte le seguenti condizioni:
- Le porte sono dotate di interruttori di blocco di sicurezza
- Le porte potrebbero chiudersi accidentalmente
- La zona pericolosa è sufficientemente grande da consentire la permanenza di una o più persone
- Le persone nella zona pericolosa potrebbero essere nascoste alla vista, ad esempio dietro ad una cabina di controllo, a una parte del macchinario ecc...
